派克PV系列旋塞閥- 天益機電-液壓技術

* from: * author: admin * time: 2024-04-19 13:56:01 * click: 53

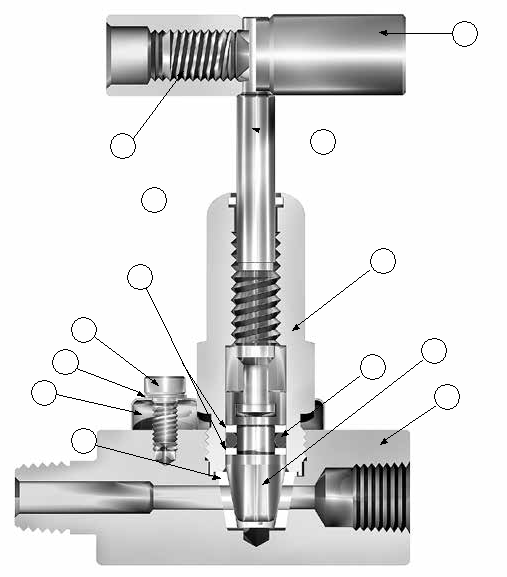

序列號

描述

材料

1

閥體

ASTM A 479 Type 316

2

閥帽

ASTM A 479 Type 316

3

下閥桿

ASTM A 276 Type 316

4

上閥桿

ASTM A 564 Type 316

5

閥桿密封*

氟橡膠

6

支撐環

PTFE

7

閥座*

Acetal

8

防塵圈

PTFE

9

座銷（不顯示）

不銹鋼

10

鎖緊板

不銹鋼

11

鎖緊螺釘

不銹鋼

12

彈簧墊圈

不銹鋼

13

手柄

不銹鋼

14

手柄固定螺釘

不銹鋼

接口形式

尺寸

基本代碼

進口

出口

A+

B+

C

D

E

F

（端口1）

（端口2）

Inch

mm

Inch

mm

Inch

mm

Inch

mm

Inch

mm

Inch

mm

4A-PV4

1/4" 卡套A-LOK?

1/4" 卡套A-LOK?

1.73

43.9

1.73

43.9

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

4F-PV4

1/4" NPT內螺紋

1/4" NPT內螺紋

1.13

28.7

1.13

28.7

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

4F-PVG4

1/4" NPT內螺紋

1/4" NPT內螺紋

1.75

44.5

1.13

28.7

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

4M4F-PV4

1/4" NPT外螺紋

1/4" NPT內螺紋

1.78

45.2

1.13

28.7

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

4Z-PV4

1/4" 卡套CPI?

1/4" 卡套CPI?

1.73

43.9

1.73

43.9

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

6A-PV4

3/8" 卡套A-LOK?

3/8" 卡套A-LOK?

1.79

45.5

1.79

45.5

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

6Z-PV4

3/8" 卡套CPI?

3/8" 卡套CPI?

1.79

45.5

1.79

45.5

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

8M4F-PV4

1/2" NPT外螺紋

1/4" NPT內螺紋

1.90

48.3

1.13

28.7

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

8M4F-PVG4

1/2" NPT外螺紋

1/4" NPT內螺紋

3.13

79.5

1.75

44.5

0.50

12.7

0.50

12.7

3.04

77.2

2.93

74.4

6M6F-PVG8

3/8" NPT外螺紋

3/8" NPT內螺紋

3.33

84.6

2.25

57.2

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

8A-PV8

1/2" 卡套A-LOK?

1/2" 卡套A-LOK?

1.91

48.5

1.91

48.5

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

8F-PV8

1/2" NPT內螺紋

1/2" NPT內螺紋

1.33

33.8

1.33

33.8

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

8M8F-PV8

1/2" NPT外螺紋

1/2" NPT內螺紋

2.17

55.1

1.33

33.8

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

8M8F-PVG8

1/2" NPT外螺紋

1/2" NPT內螺紋

3.33

84.6

2.25

57.2

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

8Z-PV8

1/2" 卡套CPI?

1/2" 卡套CPI?

1.91

48.5

1.91

48.5

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

12M8F-PV8

3/4" NPT外螺紋

1/2" NPT內螺紋

2.17

55.1

1.33

25.4

0.56

14.2

0.56

14.2

3.04

77.2

2.93

74.4

選型指南

PV 根據以下命名規則選擇正確的型號代碼。該產品的六大特征參數編碼規則如下所示。





如下范例1所示表示一個PV4系列旋塞閥，進出口端均為1/4"CPI?單卡套，PCTFE閥座，丁腈橡膠密封，不銹鋼閥體。



如下范例2所示表示一個PVG4系列旋塞閥，帶1/4"壓力表接口，進口端為1/4"NPT外螺紋,出口端為1/4"NPT內螺紋，一個acetal閥座，氟橡膠閥桿密封，不銹鋼閥體并配備面板安裝螺母。



范例1：4Z-PV4K-BN-SS（表格中所示型號）



范例2：4M-PVG4DE-V-SSP







4Z

–

PV4

K

–

BN

–

SS

進口*

出口*

閥門系列

閥座類型

閥桿密封

閥體材料

進口*

出口*

閥門系列

閥座類型

閥桿密封

閥體材料

DE

Acetal

V

氟橡膠

SS

不銹鋼

4A

4M

6A8M

PV4

K

PCTFE

BN

丁腈橡膠

SSP

不銹鋼閥體帶面板

4F

4Z

6Z

PVG4

PK

PEEK

SI

硅橡膠

安裝螺母

PFA

PFA

EPR  乙丙橡膠

KZ

高氟橡膠

6M

8A

8Z

PV8

6F

8F

12M

PVG8
